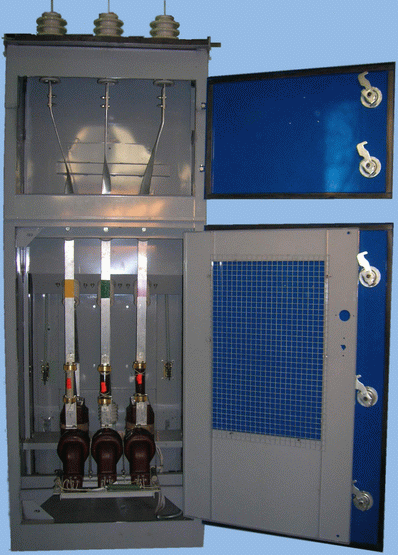

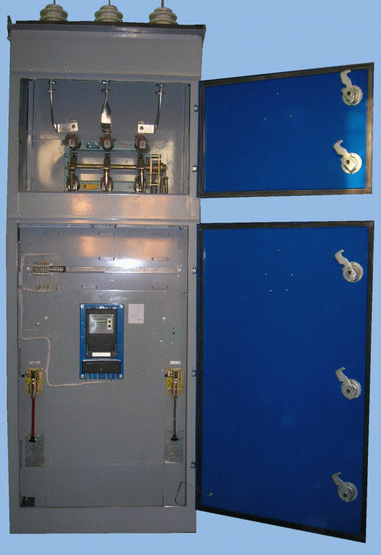

Пункт учёта электроэнергии
(на базе шкафа серии KPH-IV-10)




    Пункт учета электроэнергии (ПУЭ) предназначен для организации учета расхода электрической энергии переменного трехфазного тока промышленной частоты 50 Гц в линиях электропередач напряжением 6-10 кВ. Вид климатического исполнения КРН-IV-10 - рассчитан на эксплуатацию в условиях, нормированных для исполнения У, категории размещения I по ГОСТ 15150-69. Нормальная работа КРУН серии КРН-IV-10 обеспечивается при их установке на высоте над уровнем моря не более 1000 м и температуре окружающего воздуха от минус 40до плюс 40 С (при среднесуточной расчетной температуре не выше плюс 35 С). КРУН не предназначено для работы в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в среде, опасной в отношении взрыва и пожара.

Основные технические характеристики
ПараметрыЗначение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальная частота, Гц50
Номинальный ток главных цепей, А400; 630
Номинальный ток отключения установочного выключателя – ВНА, А630
Ток электродинамической стойкости ВНА, кА51
Вид изоляции воздушная
Вид линейных высоковольтных присоединенийвоздушные
кабельные
Условия обслуживанияс двусторонним обслуживанием
Степень защиты по ГОСТ 14254-96 брызгозащитное исполнение
Габаритные размеры шкафа (мм): высота – 2850
ширина-1000
глубина- 1620
Масса шкафа, кг, не более600
