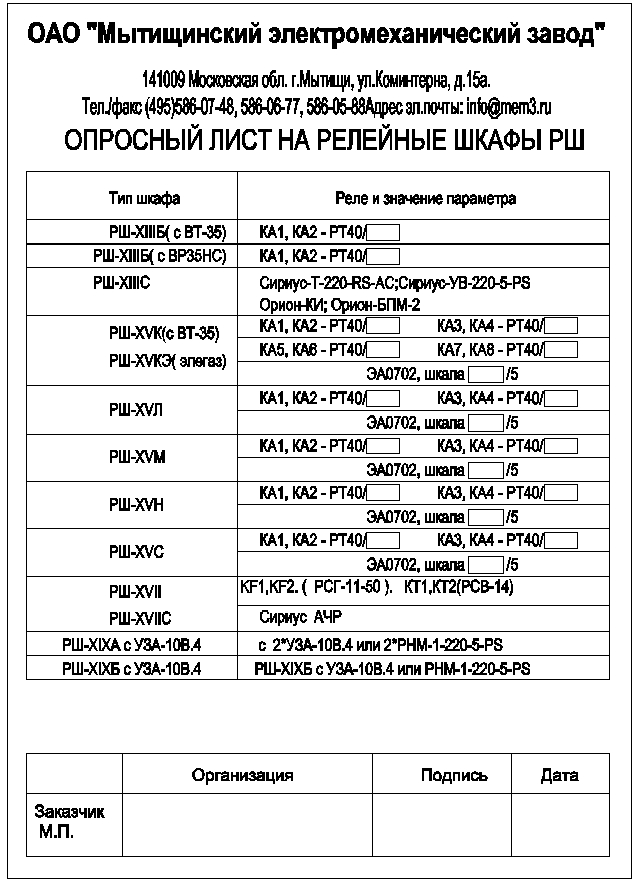

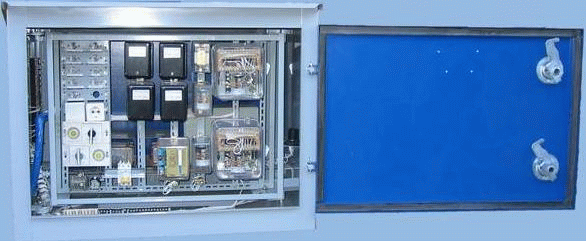

| № | Тип шкафа | Номер схемы | Краткая техническая характеристика
|
| 1 | РШ-ХIII Б | ВК-IV-93 Б | Релейная защита (Р3) силового трансформатора: дифференциальная, газовая, МТ3 с пуском по напряжению. Цепи управления и автоматики выключателя 35 кВ силового трансформатора.
|
| 2 | РШ-ХV K | ВК-Ш-95 К | Р3 на выключателе 35 кВ в перемычке с АВР 35 кВ:
двухступенчатые направленная и ненаправленная токовые защиты.
Управление выключателем 35 кВ. Однократное АПВ. Цепи напряжения ТН 35 кВ.
Контроль цепей напряжения.
Измерение тока.
|
| 3 | РШ-ХV Л | ВК-Ш-95 Л | Р3 на выключателе 35 кВ в перемычке без АВР 35 кВ ( выключатель нормально включен) : двухступенчатая ненаправленная защита.
Управление выключателя. Однократное АПВ.
Делительная автоматика цепи напряжения ТН 35 кВ.
Контроль цепей напряжения. Измерение тока.
|
| 4 | РШ-ХV М | ВК-Ш-95 М | Р3 на СВ 35 кВ или выключателе 35 кВ питающих линии с АВР и без АВР для ПС по схеме 35-9:
двухступенчатая токовая защита.
Управление выключателя.
Однократное АПВ. Цепи напряжения ТН 35 кВ.
Контроль цепей напряжения.
Контроль изоляции в сети 35 кВ.
Измерение тока.
|
| 5 | РШ-ХV Н | ВК-Ш-95 Н | Р3 на выключателе 35 кВ линий с односторонним питанием: двухступенчатая ненаправленная токовая защита. Управление выключателя. Однократное АПВ. Измерение тока. Кроме того, в шкафу размещены аппаратура управления выключателя 35 кВ линий, не требующих Р3 и автоматики, и амперметр дял измерения тока.
|
| 6 | РШ-ХVII | ВК-IV-97 | Автоматическая частотная разгрузка ( две ступени ). Частотное АПВ.
|
| 7 | РШ-ХIX A | ВК-IV-99 | Автоматическое регулирование напряжения двух силовых трансформаторов 35/10 кВ ( Т1 и Т2 ) под нагрузкой.
|
| 8 | РШ-ХIX Б | ВК-IV-99 | Автоматическое регулирование напряжения одного силового трансформатора 35/10 кВ ( Т1 ) под нагрузкой.
|
