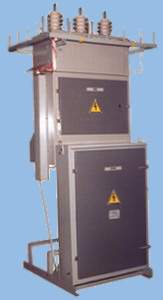

Предназначение: прием, преобразование и распределение электроэнергии трехфазного тока частотой 50 Гц. Область применения: Энергоснабжение небольших сельскохозяйственных, поселковых, городских, промышленных (нефтяной, газовой отрасли) и других объектов.   | Параметр | Значение | | Мощность силового трансформатора | 25, 40, 63, 100, 160, 250 | | Номинальное напряжение на стороневысшего напряжения (ВН), кВ | 6, 10 | | Номинальное напряжение на стороненизшего напряжения(НН), кВ | 0,4 | | Исполнение ввода ВН | воздушный | | Исполнение вывода НН | воздушный, кабельный | | Габариты, мм | 1230 х 1100 х 2600 | | Масса(без тр-ра) не более, кг | 350 | | Количество отходящих линий, не более | 5 |
| P,kBA | QF1 | QF2 | QF3 | QF4 | FU 6/10kB | TA1...TA3 | T
|
| 25 | 25A | 40A | - | - | ПКТ-101-6-8-40
ПКТ-101-10-5-20 | ТШП 0,66-50/5 | ТМГ-25 У1,6(10)/0,4кВ
|
| 40 | 40А | 63А | - | - | ПКТ-101-6-10-40
ПКТ-101-10-8-20 | ТШП 0,66-100/5 | ТМГ-40 У1,6(10)/0,4кВ
|
| 63 | 40А | 40А | 63А | - | ПКТ-101-6-16-40
ПКТ-101-10-10-20 | ТШП 0,66-150/5 | ТМГ-63 У1,6(10)/0,4кВ
|
| 100 | 63А | 80А | 100А | - | ПКТ-101-6-20-20
ПКТ-101-10-16-12,5 | ТШП 0,66-200/5 | ТМГ-100 У1,6(10)/0,4кВ
|
| 160 | 80А | 100А | 160А | - | ПКТ-102-6-31,5-31,5
ПКТ-101-10-20-12,5 | ТШП 0,66-400/5 | ТМГ-160 У1,6(10)/0,4кВ
|
| 250 | 80А | 100А | 160А | 250А | ПКТ-102-6-40-31,5
ПКТ-102-10-31,5-31,5 | ТШП 0,66-600/5 | ТМГ-250 У1,6(10)/0,4кВ |
1. Число лииний и номинальные токи автоматов QF, определяется листом опроса или техническим заданием.
2. Вместо автоматов QF по согласованию Заказчиком могут быть установлены предохранитель-выключатель-рубильник типов ПВР-33...37.
3. Разрядники FV1...FV3 устанавливаются при воздушном вводе.

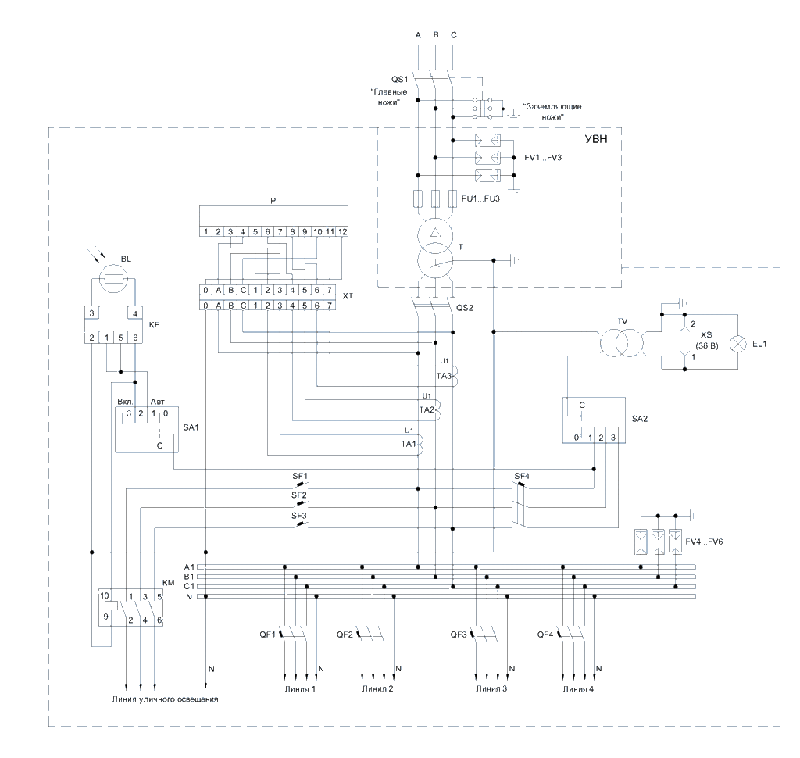

| Поз.Обозначение | Наименование | Кол. | Примечание
|
| BL | Фоторезистор | 1 | в комплекте с фотореле
|
| EL1 | Патрон Е27 ФП-01 ГОСТ 2746.1-78 | 1 |
|
| | | |
|
| FU1...FU3 | Предохранители ПКТ ТУ16-521.194-81 | 3 | см.таблицу
|
| FV1...FV3 | Разрядник РВО-6(10) | 3 | см.прим.3
|
| FV4...FV6 | Разрядник РВН-0,5 М У1 ТУ16-521.146-79 | 3 |
|
| | | |
|
| KM | Пускатель ПМЕ-211 УЗ,~220В | 1 |
|
| KF | Фотореле ФР-75А УЗ ТУ34-1501-73 | 1 |
|
| PL | Счётчик электрической энергии СЭТ3а-02-03 | |
|
| | 380/220, 1-6А,кл.1.0 | 1 |
|
| | | |
|
| QF1...QF4 | а. Выключатель автоматический АП50-3МТ УЗ | | для 25-40 кВА
|
| | б. Выключатель ВА04-36-3400 УХЛЗ ТУ16-92 | 4 | см.таблицу
|
| | | |
|
| QS1 | Разъединитель РЛНДМ-1-10/200 У1 с приводом | 1 | по заказу
|
| QS2 | Выключатель ВР32-37В-31250-00 УХЛЗ | 1 |
|
| SA1,SA2 | Переключатель пакетный ПП1-16/Н3 У3 | 2 |
|
| | | |
|
| | Выключатель автоматический ГОСТ Р 50345-99 | |
|
| SF1...SF3 | ВА-101-1/25А | 3 |
|
| SF4 | ВА-101-3/6А | 1 |
|
| | | |
|
| T | Трансформатор силовой ТМГ-____кВА У1,____/0.4кВ | | по заказу
|
| | ТУ16-672.160-87 | 1 | см.таблицу
|
| TA1...TA3 | Трансформатор тока ТШП-0,66-___/5У3 | 3 | см.таблицу
|
| | | |
|
| TV | Трансформатор ОСО-0,25 У3, 220/36В | 1 |
|
| | | |
|
| XT | Испытательная клеммная колодка | 1 |
|
| XS | Розетка о/у с изолированными контактами | 1 | |
| | |
;)
