Комплектные трансформаторные подстанции
напряжением 10(6)|0,4 кВ киоскового типа
( одно и двухтрансформаторные )
КТПК ( 2КТПК ) - 100:1000-10(6)|0,4






    Область применения: Энергоснабжение небольших сельскохозяйственных, поселковых, коммунальных, городских, промышленных (нефтяной, газовой отрасли) и других объектов.
    Киосковые КТП одно и двухтрансформаторные по типоисполнению разделяются по схемам:
1. Тупиковые.
2. Проходные (3-4 присоединения 10(6) кВ).
3. С двухсторонним питанием.
4. С АВР на стороне 0,4 кВ.
5. С ручным секционированием 0,4 кВ и 10 кВ.
6. По исполнению вводов и выводов - кабельные и воздушные.

Комплектная трансформаторная подстанция.Схемы электрические принципиальные,перечни элементов:


Название
В автокаде
Изображения
Габариты
Киосковая ( проходная )

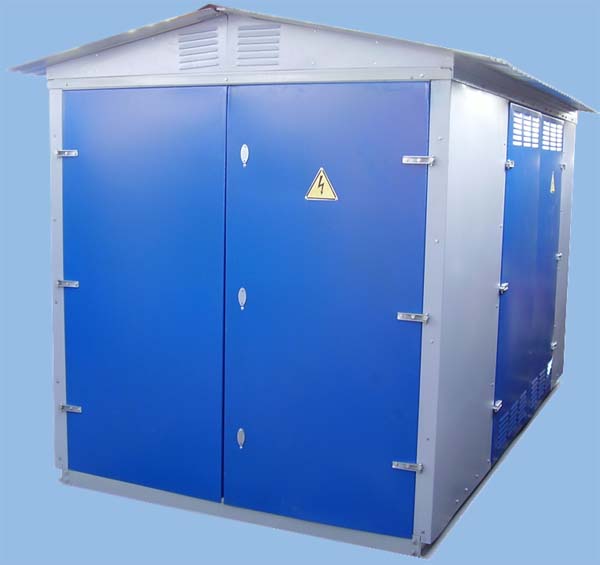

Киосковая тупиковая (кабельный ввод)

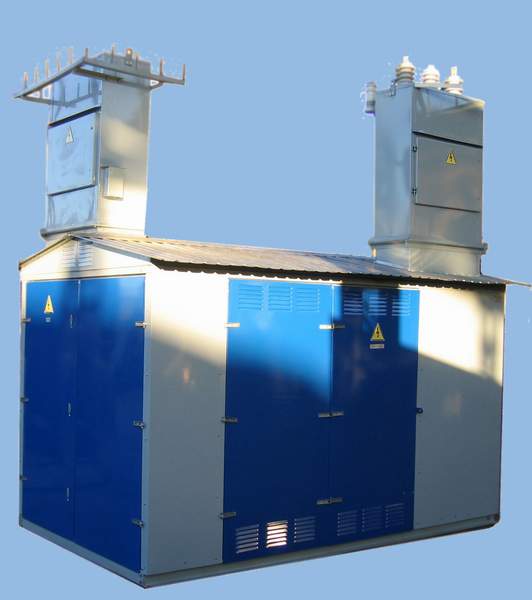

Киосковая тупиковая (воздушный ввод)

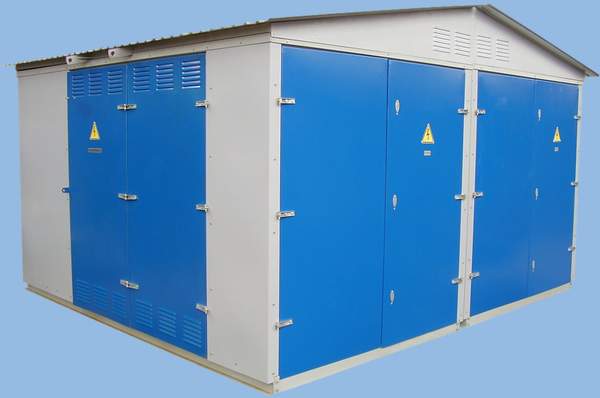

Двухтрансформаторная киосковая ( тупиковая )
Двухтрансформаторная киосковая ( проходная )


    В КТПК имеется фидер уличного освещения, который включается и отключается автоматически.
    В РУНН-0,4 кВ устанавливаются по требованию заказчика электросчетчики - электронные активные и активно-реактивные, вольтметр с переключателем фаз, амперметр с дополнительным трансформатором тока.
    Защита фидеров (отходящих линий) 0,4 кВ осуществляется автоматическими выключателями или по требованию заказчика - выключателями разъединителями с предохранителями типа ПВР.
    Имеются механические блокировки, обеспечивающие безопасность обслуживающего персонала.
    Для удобства монтажа и ремонта силового трансформатора крыша подстанции выполнена съемной.
    Крыша изготавливается из оцинкованного профнастила.
    Возможно применение других схем и типоисполнений по техническим условиям заказчика
