Назначение и область применения:

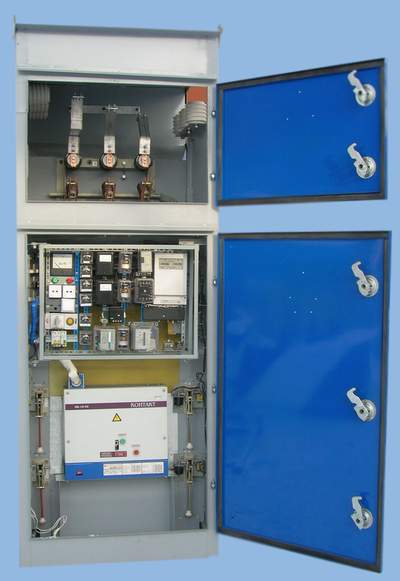

    Шкафы КРН-IV-10 наружной установки, двухстороннего обслуживания со стационарно установленным оборудованием.
    Выключатели вакуумные типа: ВБЭМ, ВБП, ВБУПЗ и ВВ|ТЕL до 1000 А.
    РЗА на электромеханических реле, по согласованию возможно исполнение на микропроцессорных устройствах типа SPAC", "Сириус", "БМРЗ" и "Орион" и др.
    КРН-IV-10 предназначены для комплектации КТП-35|6-10, отдельностоящих РУ-10(6) кВ и расширения действующих КТП-35|6-10 кВ.
    Возможна поставка КРН-IV-10 в собранном виде на раме единым блоком до 6 шкафов для распредустройств 10(6) кВ полной заводской готовности ( со схемами ввода, линии, секционным выключателем с АВР, ТН, ТСН )

Схемы,габариты:

Сетка схем электрических главных цепей шкафов КРН IV-10
Габаритно - установочный чертёж шкафа КРН IV-10

Краткая техническая характеристика:

Параметры	Значение
Номинальное напряжение, кВ	6;10
Номинальный ток главных цепей, А	400; 630; 1000
Номинальный ток сборных шин, А	630; 1000
Номинальный ток электродинамической стойкости главных цепей, кА	32; 51
Ток термической стойкости ( 3 сек. ), кА	12,5 ; 20
Типы выключателей ( вакуумные ):	ВБП, ВБЭМ, ВВ|ТЕL, ВБУПЗ
Вид поставки	Отдельными шкафами, блоками до 6 ячеек
Мощность трансформатора собственных нужд, кВА	В составе КРН до 40; отдельно стоящий шкаф ТСН до 63.
Габаритные размеры, мм Высота Глубина Ширина	2750 1500 1000
Масса, кг не более	800
