ЯКНО
Ячейки высоковольтные






Общие сведения.
Ячейки карьерные наружной установки, отдельно стоящие - ЯКНО на базе шкафа КРН - IV - 10, предназначены для подключения и защиты оборудования карьерных экскаваторов, высоковольтных эл. двигателей бурильных установок, драг, земснарядов, компрессорных и конденсаторных установок.

На ячейки ЯКНО выдан сертификат соответствия: № РОСС RU.АИ18.В07019


Условия эксплуатации:

Параметры Значение
Высота над уровнем моря, м 1000
Температура окружающего воздуха, С  -40 - +40
Относительная влажность воздуха, %  до 70
Окружающая среда  взрыво и пожаробезопасная




Краткая техническая характеристика:

Параметры Значение
Номинальное напряжение, кВ  6;10
Номинальный ток, кА  630
Номинальный ток отключения выключателя, кА  12,5 ; 20
Ток термической стойкости(3с.), кА  12,5; 20
Ток электродинамической стойкости, кА 32, 51
Тип вакуумного выключателя BB/TEL-10-(12,5-20)/1000
ВБП -10-20/630
ВБЭМ-10-20/630
Тип трансформаторов тока ТОЛ-10
ТЛК-10
Трансформатор оперативного питания ОЛС-1,25/6(10) кВ
Тип трансформатора нулевой последовательности ТЗЛМ - 1
Размеры шкафа (ш*г*в), мм 1000*1600*2850

Конструкция

Ячейки ЯКНО изготавливаются на базе шкафов КРН-IV-10. Шкаф разделен перегородками на три отсека: отсека линейного ввода, отсека высоковольтного оборудования и отсека аппаратуры управления и релейной защиты.

В отсеке линейного ввода устанавливаются:
  • разъединитель РВЗ-10;
  • трансформатор ОЛС-1,25 ;
  • предохранители ПКН-10;
  • В высоковольтном отсеке размещаются:
  • вакуумный выключатель;
  • трансформаторы тока;
  • трансформаторы напряжения с предохранителями;
  • разъединитель РВЗ-10;
  • В отсеке управления размещены:
  • привод выключателя;
  • привода разъединителей;
  • панель РЗА;

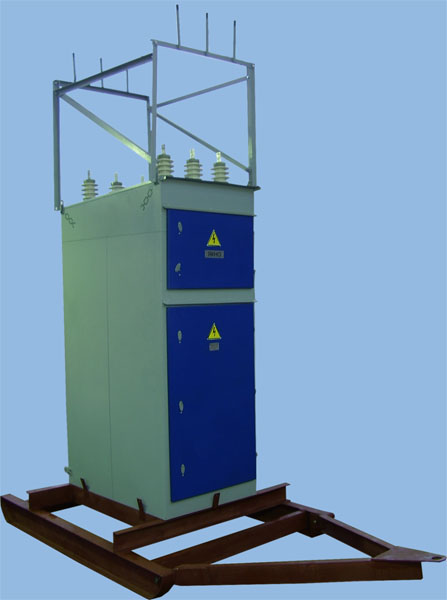

  • Ячейки могут устанавливаться на салазки (по заказу) для возможности их транспортировки в пределах карьера.


    Релейная защита в ячейке обеспечивает::
  • МТЗ- от перегрузки;
  • Токовую отсечку - от КЗ;
  • Защиту от замыканий на землю;
  • Понижения напряжения, обрыва и порядка чередования фаз;

  • РЗА выполняется, как на электромеханических реле, так и с использованием микропроцессорных терминалов. По требованию "Заказчика" ячейки комплектуются электросчетчиками для учета эл. энергии.
